一、概述
BA232C10是專為自助終端設備配套開發的一款串口控制器模塊，可應用此模塊實現各模塊操作指示燈的提示控制、接收開關量的輸入上傳、繼電器常開、常閉輸出等，并帶有看門狗功能，利用此功能可對某一模塊實現狀態自檢、硬復位功能。
二、技術規格
1.? 通訊接口及協議：
l 串口232通訊，標準DB9母座接口
2.? 接口及參數：
l 15路5V/100mA輸出，可控制各操作提示燈條；
l 5路共陰極5V/100mA輸出，可控制雙色指示燈條，區分正常、異常狀態；
l 2路12V/500mA輸出，可外接高拍儀補光燈、12V繼電器模塊；
l 2路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
l 8路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V電源接口，可為外接模塊提供電源。
l 1路蜂鳴器，可實現聲音提示功能，如當某一重空門打開超過一定時間，上層可發指令打開蜂鳴器，以提示用戶注意關門。
3. 電源、電壓
l 控制器電源輸入為12V/1A
4、控制器工作條件：
l 工作溫度：-10℃～+70℃
?
l 存儲溫度：-20℃～+85℃
l 濕度：5%～90%，無結露；

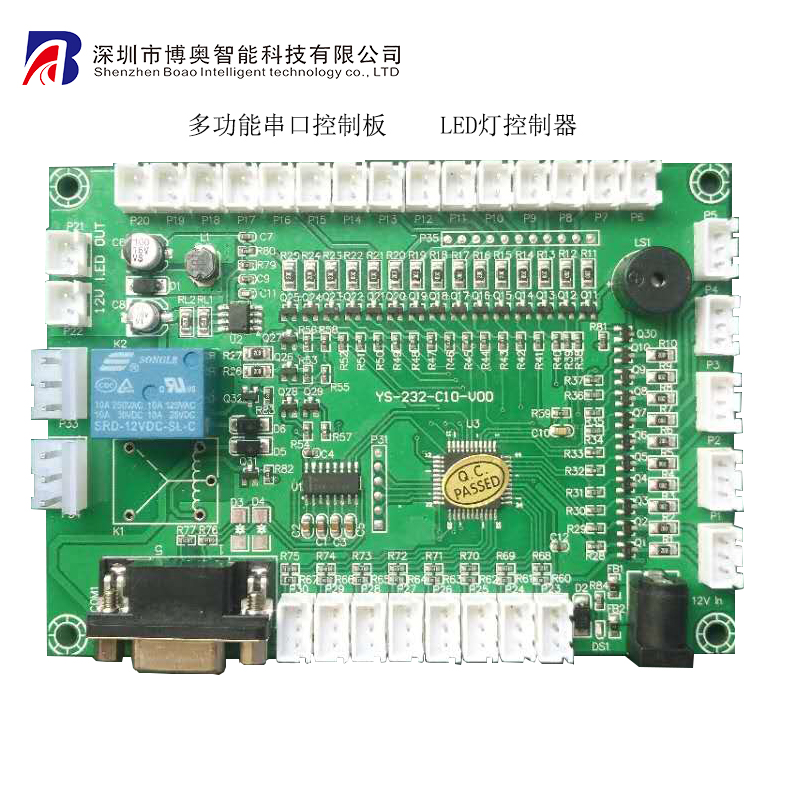

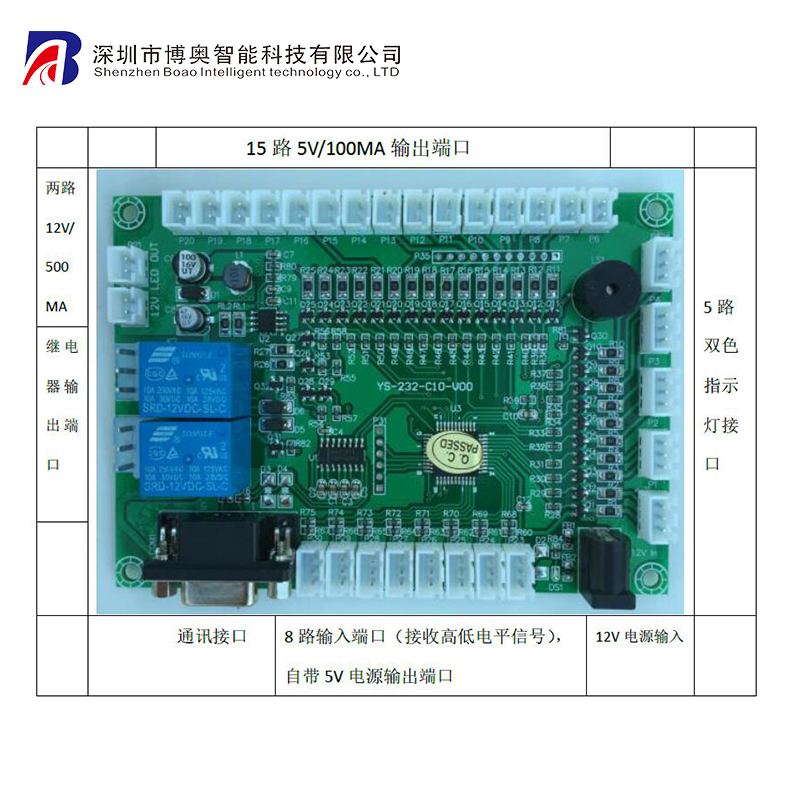

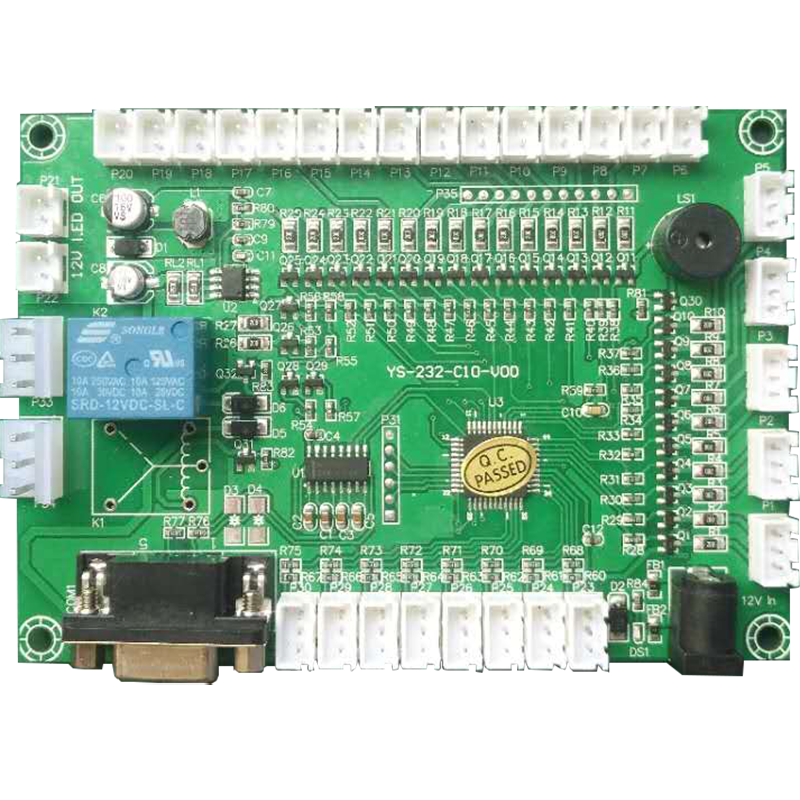

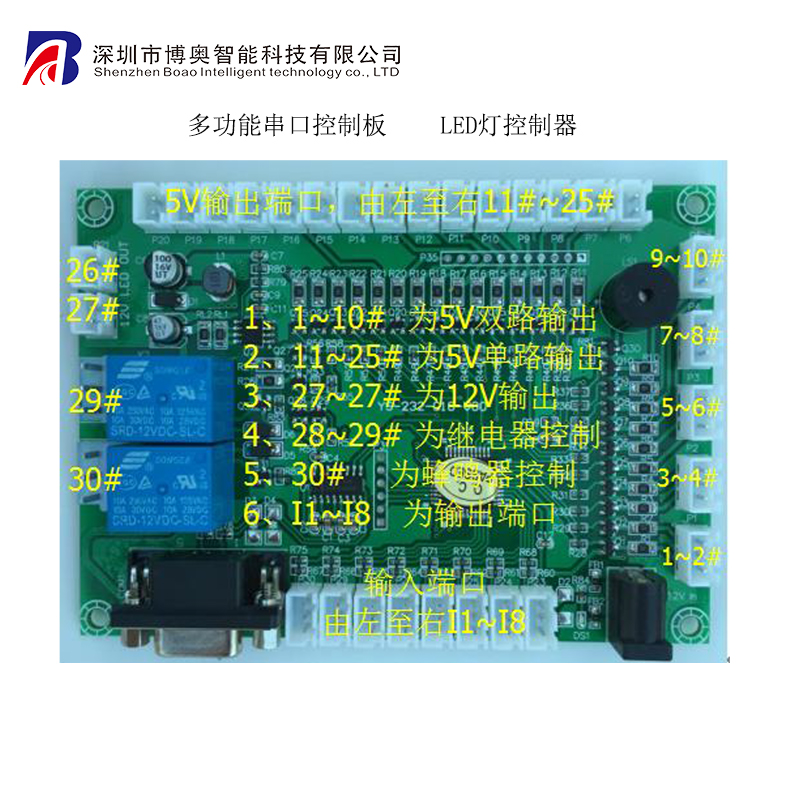

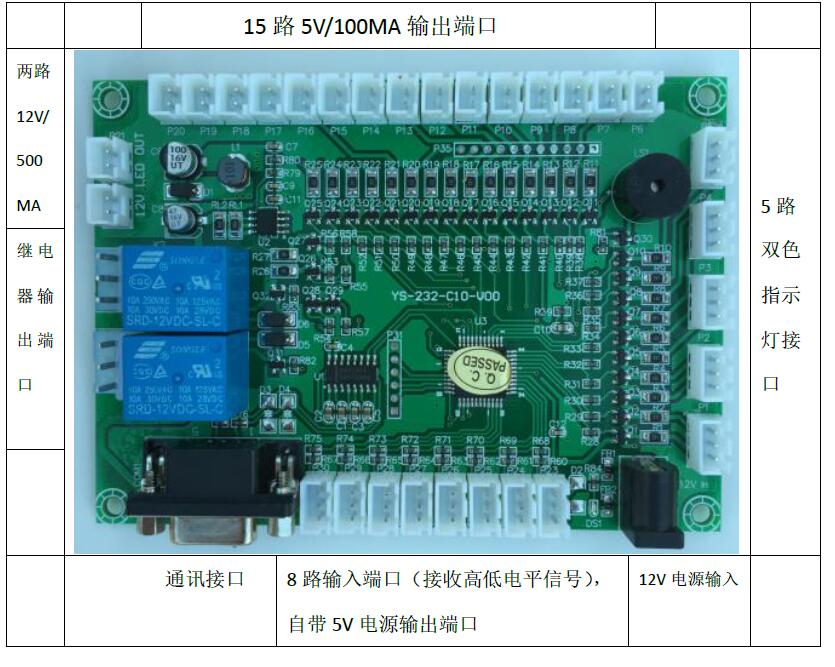

三、控制器接口圖示
控制器配套器件應用說明
?
一、 指示燈條
?1.1圖片展示
1.2技術規格
u 線路接口：兩個XH2.54 3PIN插座，公共端為負極
u 電壓：DC
5V 100MA，顏色：高亮紅翠綠雙色，
u 燈珠數：雙色8燈。
?
1.3應用說明：
與LED控制器模塊配套使用，綠色燈可做自助終端的使用操作提示，紅色燈可做模塊異常提示。

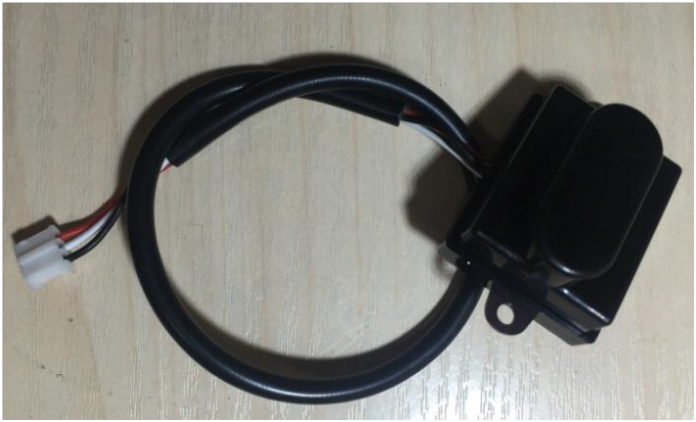

二、人體接近感應傳感器
1.1圖片展示
1.2技術規格
u 探測距離:10cm-120cm（可調節）
u 輸出電壓:5V高電平（有感應輸出高電平，無感應輸出低電平）
u 工作電壓:DC5V
u 接線方式:紅色線為正極,黑色線為負極,白色線為輸出信號線
?
1.3應用范圍
適用于各自助終端設備，當客戶接近于設備時，可通過此傳感進行感應，即可進入操作界面或設備進行相應的聯動。
